ALM移动焊接激光器
AL FLAK MAX移动焊接激光器
AL FLAK FASER移动焊接激光器





AL FLAK 移动激光焊接设备



激光源和激光功率的选择非常灵活,在激光焊接应用方面几乎无限的可能性

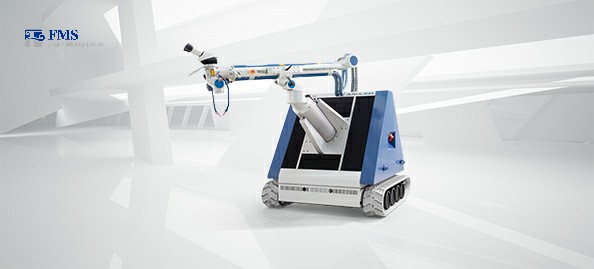

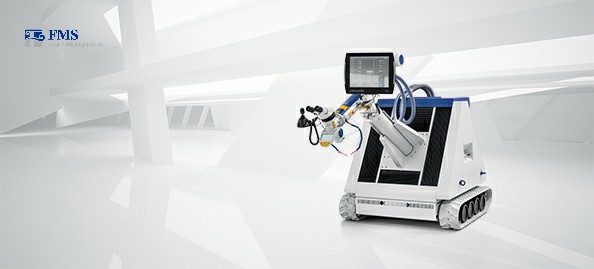

AL Flak是一种非常坚固的激光焊接设备,具有高激光功率和大范围。

精心设计的移动机构和伸出的激光臂使您可以舒适地在大型部件上进行手动或编程操作。纤细的激光臂甚至可以伸入深而笨拙的模具中。可以实现长达500毫米的不间断焊缝。



由于不需要恒定的重新定位,因此可以节省时间。为了更加舒适地工作,您还可以安装自动送丝(LAFet)。AL Flak带有自动履带履带或手动移动版本。履带的轨迹使激光系统易于操纵。该设备通过两个独立的行程开关以厘米精度定位。亲自了解AL Flak的活动性:





AL Flak的优势一览

  • 开放式激光系统––不受操作空间限制
  • 安全工作--系统达到性能等级d
  • 设置时间短,可快速使用
  • 大工作半径––得益于特殊的机器概念
  • 大运动路径––焊缝可达500 mm
  • 强大:AL Flak可提供高达900瓦的功率
  • 可以由一个人装载
  • 坚固的结构––非常适合编程焊接
  • 人机工程学
  • 精密操纵杆
  • 可通过WIN Laser NC软件编程并进行示教
  • 易于操作
  •

    我们很乐意协助您选择最适合您的激光器。

     AL Flak系统既可以用作闪光灯泵浦的Nd:YAG激光器,也可以用作光纤激光器系统。

     根据您的要求选择激光源。

    AL Flak 200/300 Nd:YAG

    对于需要高峰值脉冲功率的用户,建议使用闪光灯泵浦激光器。

    AL Flak 300/450/600/900光纤激光系统

    如果您的应用需要经过验证的过程,则建议使用光纤源模型,例如,如果您希望使用连续波(CW)方法进行焊接或采用脉冲焊接,请在钣金制造中利用深层焊接,或者仅在需要极大平均功率的情况下使用。

    型号



    型号 AL FLAK 200 AL FLAK 300 AL FLAK 300F AL FLAK 450F AL FLAK 600F AL FLAK 900F
    激光 类型/波长 Nd:YAG,1064 nm Nd:YAG,1064 nm Nd:YAG,1070 nm Nd:YAG,1064 nm Nd:YAG,1064 nm Nd:YAG,1064 nm
    激光 平均功率 200瓦 300瓦 300瓦 450瓦 600瓦 900瓦
    激光 连续输出 300瓦 450瓦 600瓦 900瓦
    激光 峰值脉冲功率 9千瓦 9千瓦 3千瓦 4.5千瓦 6千瓦 9千瓦
    激光 脉冲能量 90 J 90 J 30 J 45 J 60 J 90 J
    激光 脉冲持续时间 0.5 – 20毫秒 0.5 – 20毫秒 0.2 毫秒 – 连续 0.2 毫秒 – 连续 0.2 毫秒 – 连续 0.2 毫秒 – 连续
    激光 脉冲频率 单脉冲– 100 Hz 单脉冲– 100 Hz 单脉冲– 100 Hz 单脉冲– 100 Hz 单脉冲– 100 Hz 单脉冲– 100 Hz
    激光 操作模式 脉冲式 脉冲式 脉冲式 脉冲式 脉冲式 脉冲式
    激光 焊接点Ø 0.2 – 2.0毫米 0.2 – 2.0毫米 0.1 – 3.0毫米 0.1 – 3.0毫米 0.3 – 3.5毫米 0.3 – 3.5毫米
    激光 聚焦目标 150毫米,根据镜头数据表,进一步确定 150毫米,根据镜头数据表,进一步确定 150毫米,根据镜头数据表,进一步确定 150毫米,根据镜头数据表,进一步确定 150毫米,根据镜头数据表,进一步确定 150毫米,根据镜头数据表,进一步确定
    激光 脉冲整形 激光脉冲内功率曲线的可调性 激光脉冲内功率曲线的可调性 激光脉冲内功率曲线的可调性 激光脉冲内功率曲线的可调性 激光脉冲内功率曲线的可调性 激光脉冲内功率曲线的可调性
    激光 显示与操作 带薄膜键盘的显示也可以使用。多功能脚踏开关设置激光参数。通过外部PC的WIN Laser NC软件 带薄膜键盘的显示也可以使用。多功能脚踏开关设置激光参数。通过外部PC的WIN Laser NC软件 带薄膜键盘的显示也可以使用。多功能脚踏开关设置激光参数。通过外部PC的WIN Laser NC软件 带薄膜键盘的显示也可以使用。多功能脚踏开关设置激光参数。通过外部PC的WIN Laser NC软件 带薄膜键盘的显示也可以使用。多功能脚踏开关设置激光参数。通过外部PC的WIN Laser NC软件 带薄膜键盘的显示也可以使用。多功能脚踏开关设置激光参数。通过外部PC的WIN Laser NC软件
    观察镜 徕卡显微镜附镜,用于眼镜配戴者,10倍可选16倍 徕卡显微镜附镜,用于眼镜配戴者,10倍可选16倍 徕卡显微镜附镜,用于眼镜配戴者,10倍可选16倍 徕卡显微镜附镜,用于眼镜配戴者,10倍可选16倍 徕卡显微镜附镜,用于眼镜配戴者,10倍可选16倍 徕卡显微镜附镜,用于眼镜配戴者,10倍可选16倍
    工作区域 移动速度(X,Y,Z) 0 – 25毫米/秒 0 – 25毫米/秒 0 – 25毫米/秒 0 – 25毫米/秒 0 – 25毫米/秒 0 – 25毫米/秒
    工作区域 移动范围(X,Y,Z) 340×320×420毫米 340×320×420毫米 320×320×420毫米 320×320×420毫米 320×320×420毫米 320×320×420毫米
    工作区域 最低工作点 200毫米 200毫米 565毫米 565毫米 565毫米 565毫米
    工作区域 最高工作点 1500毫米 1500毫米 1780毫米 1780毫米 1780毫米 1780毫米
    工作区域 手臂挠度 1500毫米 1500毫米 约1400毫米 约1400毫米 约1400毫米 约1400毫米
    外形尺寸 宽×深×高 1200×1200×1100毫米 1200×1200×1100毫米 1200×1030×1150毫米 1200×1030×1150毫米 1200×1030×1150毫米 1200×1030×1150毫米
    重量 带履带850公斤,无履带履带550公斤 带履带850公斤,无履带履带550公斤 带履带910公斤,无履带履带610公斤 带履带910公斤,无履带履带610公斤 带履带910公斤,无履带履带610公斤 带履带910公斤,无履带履带610公斤
    外部电气连接 3 x 400 V / 50-60赫兹/ 3 x 16 A 3 x 400 V / 50-60赫兹/ 3 x 16 A 3 x 400 V / 50-60赫兹/ 3 x 16 A 3 x 400 V / 50-60赫兹/ 3 x 16 A 3 x 400 V / 50-60赫兹/ 3 x 16 A 3 x 400 V / 50-60赫兹/ 3 x 16 A
    外部冷却系统 准备好的 集成镜头水冷和密封空气 集成镜头水冷和密封空气



    技术配件
    Flak(Nd:YAG系统) XY和Z轴运动可以分别锁定
    ALFT-HDMI摄像头系统 用于在外部监视器上显示焊接过程的摄像机系统是专门为ALPHA LASER系统制造的,并安装在激光显微镜附件的下方。包括电源,HDMI电缆和激光连接电缆。用于记录的HDMI记录器不包括在供货范围内。
    Ergo楔形5°-25° 使双目镜倾斜以进行人体工程学工作
    卤素灯泡(柔性)
    左/右枢轴偏转装置+/- 110°
    磁性保持球 用于快速,轻松地放置工件。球和承窝之间的防滑效果确保将工件牢固地固定在任何位置。
    垂直物镜--LED环形灯 集成在物镜中的LED环形灯以日光质量提供极佳,均匀且无闪烁的照明,聚焦目标f = 150或f = 300,并且保护玻璃601-0690A

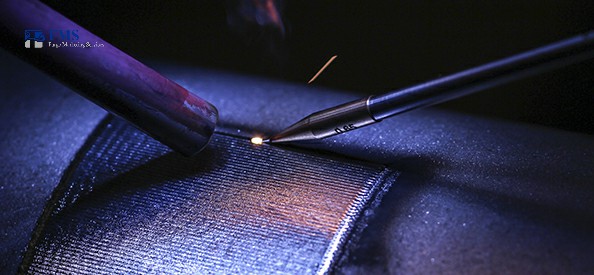

    可编程激光送丝系统LAfet LAfet可以非常精确地自动送入0.3-0.5 mm的焊丝。
    旋转轴模块 用于焊接圆柱形零件,可水平或垂直旋转。使用Ø125 mm的卡盘和24 mm的内径
    可切换的微焊接功能(Nd:YAG系统) 可切换的微焊接功能将焊点直径减小到非常细的0.1 mm。
    旋转和倾斜物镜 我们的倾斜物镜大大简化了在困难工件位置上的工作。在物镜的整个360°旋转范围内,光束可以连续地从垂直方向一直指向40°。不需要移动工件。在保持人体工程学工作姿势的同时,可以方便地将光束指向难以接近的位置。聚焦物镜f = 150,LED环形灯和防护玻璃
